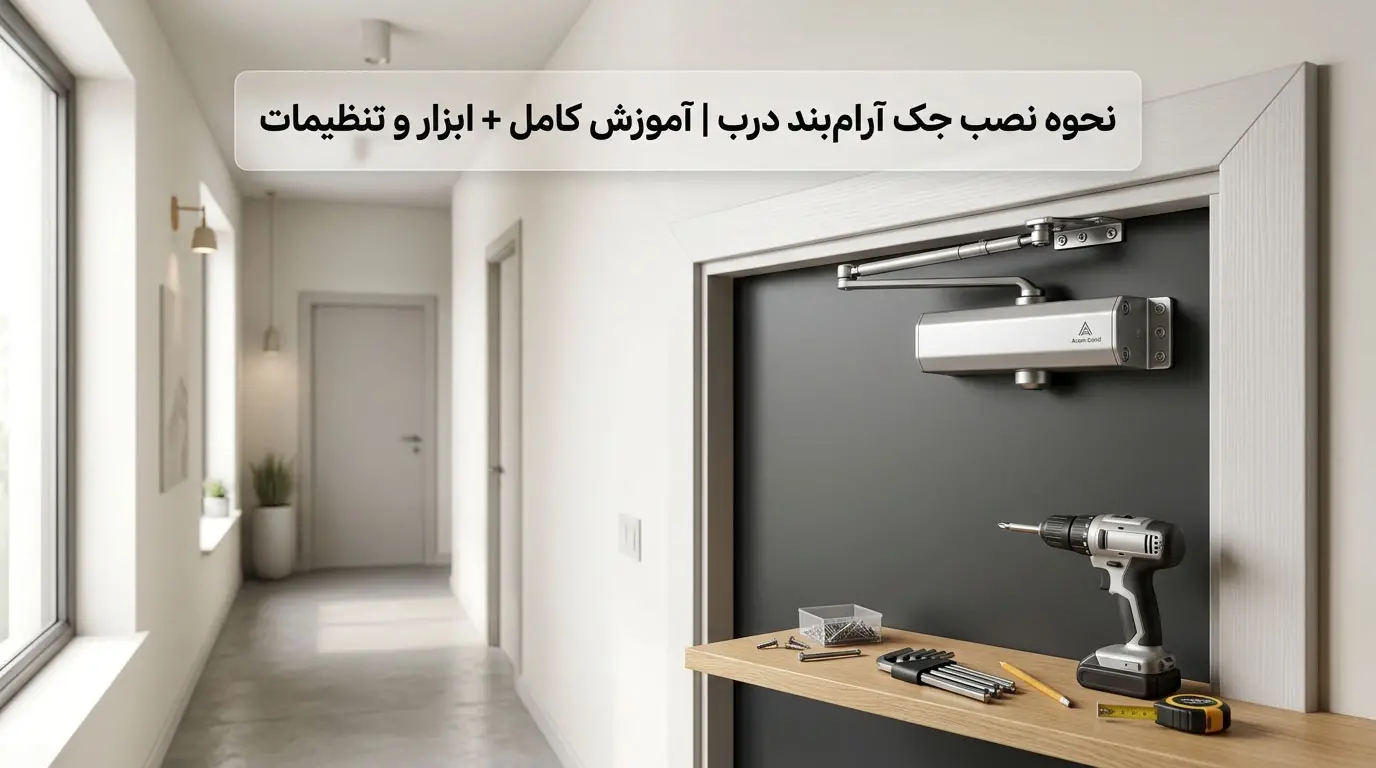

جک آرامبند درب به عنوان یکی از کاربردیترین یراقآلات در ساختمانها، ادارات، فروشگاهها و حتی منازل مسکونی شناخته میشود. این قطعه مکانیکی و هیدرولیکی کمک میکند تا درب پس از باز شدن به شکل کنترل شده، نرم و بدون ضربه بسته شود. وجود آرامبند نه تنها مانع از ایجاد صدای ناگهانی میشود؛ بلکه در جلوگیری از آسیب دیدن لولاها، چهارچوب درب و حتی خود درب بسیار اثرگذار است. نحوه نصب جک آرامبند درب بسیار اهمیت دارد و اگرچه در نگاه اول کمی تخصصی به نظر میرسد؛ اما با داشتن ابزار مناسب و رعایت چند مرحله ساده به راحتی قابل انجام است. در ادامه این مقاله به شکل کامل به نحوه نصب جک آرامبند خواهیم پرداخت.
وسایل مورد نیاز برای نصب جک آرامبند
پیش از نصب جک آرامبند باید ابزارهای مورد نیاز این کار را فراهم کرد. استفاده از ابزار مناسب برای این کار باعث میشود تا نصب جک دقیقتر انجام شود و از بروز هرگونه خطایی جلوگیری گردد. از مهمترین ابزارهایی که برای نصب جک آرامبند به آنها نیاز است موارد زیر هستند:
جک آرامبند مناسب: در قدم اول باید یک جک مناسب با نوع درب را انتخاب کرد. طراحی آرامبند درب بر اساس وزن و عرض درب انجام میشود و انتخاب سایز مناسب آن تأثیر بسیاری بر روی عملکرد آن دارد.
دریل یا پیچگوشتی برقی: برای ایجاد سوراخ روی درب یا چهارچوب و همچنین بستن پیچها نیاز به دریل یا پیچگوشتی برقی است.
مته مناسب: در صورتی که درب فلزی باشد باید از مته فلزی و برای درب چوبی یا امدیاف باید از مته مخصوص چوب استفاده کرد.
پیچ و رولپلاک: به طور معمول به همراه جک آرامبند پیچ مخصوص ارائه میشود؛ هرچند میتوان در صورت نیاز از پیچهای مقاومتر استفاده نمود.
متر یا خطکش فلزی: این موارد برای اندازهگیری دقیق محل نصب فاصله پیچها مورد استفاده هستند.
مداد، ماژیک یا سنبه: این موارد را میتوان برای علامتگذاری محل سوراخها به کار برد.
پیچ گوشتی: برای بستن پیچها یا تنظیم برخی قسمتهای جک نیاز به پیچ گوشتی است.
آچار آلن: از آنجایی که بیشتر جکهای آرامبند دارای پیچ تنظیم سرعت هستند باید آچار آلن داشت تا آنها را به راحتی تنظیم کرد.
مراحل نصب خلاصه جک آرامبند
فرایند نصب جک آرامبند به شکل کلی شامل چند مرحله اصلی است که در جدول زیر آنها را مشاهده میکنید:
| مرحله | عنوان مرحله | توضیح کوتاه |
|---|---|---|
| 1 | تعیین محل نصب | انتخاب محل مناسب روی درب و چهارچوب |
| 2 | علامتگذاری پیچها | مشخص کردن محل دقیق سوراخها |
| 3 | سوراخکاری | ایجاد سوراخ برای نصب پیچها |
| 4 | نصب بدنه آرامبند | اتصال بدنه اصلی جک به درب |
| 5 | نصب بازو | اتصال بازوی جک به چهارچوب درب |
| 6 | تنظیم و تست | بررسی عملکرد و تنظیم سرعت بسته شدن |

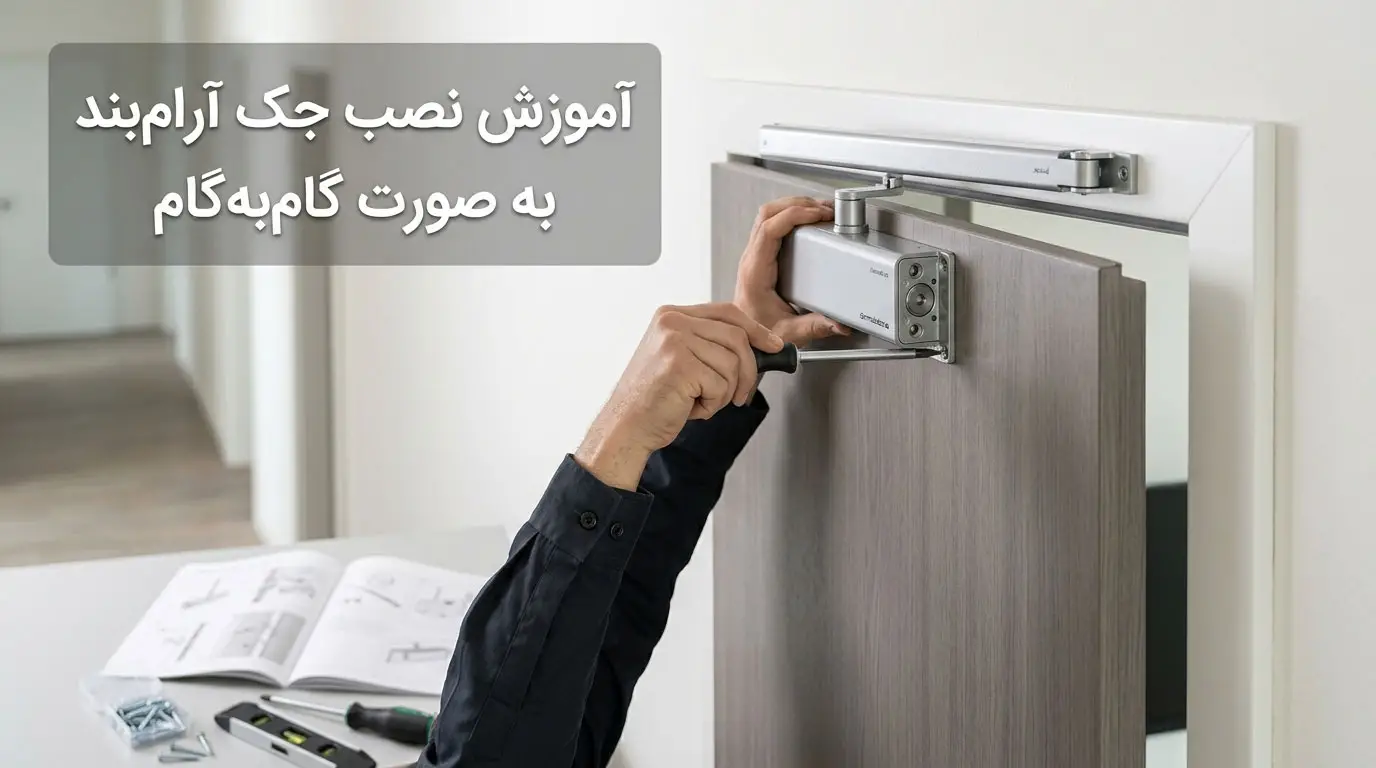

آموزش نصب جک آرامبند به صورت گامبهگام
نصب جک آرامبند طی چند مرحله انجام میشود و بسیار مهم است این مراحل به درستی و با جزئیات پیش بروند. در ادامه با مراحل نصب جک آرامبند آشنا میشوید:
تعیین محل صحیح نصب روی درب و چهارچوب
اولین و مهمترین مرحله در نصب جک آرامبند انتخاب محل صحیح برای نصب بدنه و بازوی آن است. در بیشتر مدلهای آرامبند بدنه اصلی را بر روی درب نصب میکنند و بازوی آن را به چهارچوب درب. محل نصب را باید در قسمت بالای درب و نزدیک به لولاها در نظر گرفت تا نیروی وارد شده به جک به شکل متعادل توزیع شود و عملکرد آن بهتر باشد. در صورتی که نصب آرامبند در فاصله نامناسب انجام شود ممکن است درب به خوبی بسته نشده یا فشار زیادی به جک وارد شود. همچنین باید جهت باز شدن درب در نظر گرفته شود. برخی جکها برای دربهای راست باز یا چپ باز تنظیمات متفاوتی دارند.
علامتگذاری محل پیچها
پس از اینکه محل نصب مشخص شد باید به علامتگذاری محل دقیق سوراخها پرداخت. این کار به طور معمول با استفاده از متر و مداد قابل انجام است. در صورتی که شابلون نصب وجود داشته باشد میتوان آن را بر روی درب قرار داده و محل سوراخها را دقیقتر مشخص کرد. این مرحله باید با دقت بالایی انجام شود؛ زیرا کوچکترین خطا در مشخص کردن محل سوراخها میتواند باعث قرارگیری نادرست بدنه جک شود.
سوراخکاری و آمادهسازی سطح نصب
پس از علامتگذاری نوبت سوراخکاری است. برای سوراخ کردن محلهای مورد نظر باید از دریل با مته مناسب استفاده کرد. نوع مته به جنس درب یا چهارچوب بستگی دارد؛ در صورتی که درب فلزی است باید از مته فلزی استفاده نمود و با سرعت مناسب سوراخ را ایجاد کرد. در دربهای چوبی یا امدیاف سوراخ کردن سادهتر است؛ اما همچنان باید دقت لازم را داشت تا سطح کار آسیب نبیند. عمق سوراخها باید متناسب با طول پیچها باشد؛ در برخی موارد نیز باید از رولپلاک استفاده کرد تا پیچها محکمتر در جای خود قرار گیرند. پس از سوراخکاری توصیه میشود محل سوراخها را تمیز کرد تا گردوغبار باقیمانده در سوراخها باعث شل شدن پیچها نشوند.
نصب بدنه اصلی آرامبند
در این مرحله باید بدنه اصلی جک آرامبند را بر روی درب نصب کرد. برای این کار باید بدنه را در محل سوراخها قرار داد و پیچها را با پیچگوشتی ساده یا پیچگوشتی برقی محکم کرد. نکته بسیار مهم این است که پیچها را باید کاملاً محکم در جای خود پیچ کرد؛ اما نه در حدی سفت که باعث آسیب رسیدن به رزوه پیچ یا بدنه جک شود.
بدنه آرامبند باید کاملاً ثابت و بدون لقی در جای خود باشد؛ زیرا اگر کمی در جای خود حرکت کند دچار مشکل در عملکرد و شل شدن پیچها بهمرورزمان میشود.
تنظیم زاویه بازو و اتصال آن
پس از نصب بدنه اصلی باید بازوی جک را نصب کرد. بازوی آرامبند به طور معمول از دو قسمت تشکیل شده؛ یک قسمت بازو به بدنه جک و قسمت دیگر به چهارچوب متصل میشود. توجه به زاویه بازو در هنگام نصب بسیار اهمیت دارد که حدود آن ۹۰ درجه نسبت به درب در حالت بسته است؛ هرچند با توجه به نوع جک ممکن است کمی متفاوت باشد.
تست اولیه عملکرد درب پس از نصب
پس از نصب کامل جک آرامبند باید عملکرد آن را بررسی کرد. برای این منظور باید چند بار درب را باز و بسته نمود. در حالت استاندارد درب باید به آرامی و بدون ضربه بسته شود. اگر درب خیلی سریع بسته میشود یا اصلاً بسته نمیشود باید پیچهای جک را مجدد تنظیم کرد.
جدول انتخاب سایز مناسب جک آرامبند بر اساس وزن و عرض درب
انتخاب سایز مناسب جک آرامبند بسیار اهمیت دارد. در صورتی که جک ضعیفتر از وزن درب باشد امکان کنترل درب به خوبی میسر نیست و اگر بسیار قوی باشد باز کردن درب سخت میشود. در جدول زیر میتوانید سایز مناسب جک آرامبند بر اساس وزن و عرض درب را مشاهده کنید:
| سایز جک | وزن درب (کیلوگرم) | عرض درب (سانتیمتر) | کاربرد |
|---|---|---|---|
| EN1 | تا 20 | تا 75 | دربهای سبک داخلی |
| EN2 | تا 40 | تا 85 | دربهای اداری سبک |
| EN3 | تا 60 | تا 95 | دربهای چوبی معمولی |
| EN4 | تا 80 | تا 110 | دربهای ورودی ساختمان |
| EN5 | تا 100 | تا 125 | دربهای سنگین |
تنظیم جک آرامبند بعد از نصب
پس از نصب جک تنظیم کردن آن بسیار اهمیت دارد؛ زیرا بدون تنظیم مناسب حتی نصب درست جک نمیتواند باعث عملکرد مناسب شود. بیشتر آرامبندها دارای پیچهایی برای تنظیم سرعت درب هستند؛ این پیچها بر روی بدنه جک قرار گرفتهاند و میتوان آنها را با آچار آلن یا پیچگوشتی تنظیم کرد.
با چرخاندن این پیچها میتوان به راحتی سرعت بسته شدن درب را کم یا زیاد کرد. در حالت استاندارد درب باید در ابتدا با سرعت متوسط حرکت کند و در چند سانتی متر آخر کمی کندتر شده تا در نهایت به آرامی بسته شود.
انواع جک آرامبند و تفاوت روش نصب آنها
جک آرامبند در انواع مختلفی به تولید میرسد که هر کدام کاربرد خاصی دارند و نحوه نصب آنها نیز ممکن است با یکدیگر متفاوت باشد. در ادامه به انواع جک آرامبند و نحوه نصب هر کدام میپردازیم:
جک آرامبند بازویی (روکار)
این مدل از رایجترین انواع آرامبند است که برای درب ورودی ساختمان مسکونی، اداری و تجاری بسیار استفاده دارد. بدنه اصلی این آرامبند بر روی سطح درب یا چهارچوب نصب میشود و یک بازو وظیفه انتقال نیرو را به عهده دارد. بدنه این آرامبند روی قسمت بالایی درب نصب میشود و بازوی آن به چهارچوب متصل میگردد.
آرامبند ریلی (کشویی)
این آرامبند به جای بازوی معمولی از یک ریل و کشویی استفاده میکند و به همین دلیل ظاهر سادهتر و مرتبتری دارد. از این آرامبند بیشتر در دفاتر مدرن، هتلها و ساختمانهای لوکس استفاده میکنند. بدنه این آرامبند بر روی درب نصب میشود و ریل روی چهارچوب یا قسمت بالایی.
آرامبند مخفی (توکار)
این مدل از مدلهای حرفهای است که در داخل درب یا چهارچوب قرار میگیرد و پس از نصب تقریباً دیده نمیشود. این مدل را بیشتر در دربهای شیک، درب داخلی، درب چوبی یا پروژههای معماری خاص میتوان دید.
برای نصب آرامبند مخفی باید بخشی از چوب، فلز یا متریال درب را برای قرارگیری بدنه دستگاه خالی کرد و سپس آرامبند را در داخل فضای ایجاد شده قرار داد. سپس باید اتصالات مربوط به لولا و بازو را تنظیم نمود.
جک آرامبند کف (Floor Spring)
این مدل بیشتر برای دربهای شیشهای، فروشگاهی و ورودیهای بزرگ کاربرد دارد. در این مدل مکانیزم آرامبند در داخل زمین قرار میگیرد و از پایین درب سرعت بسته شدن را کنترل میکند.
برای نصب آرامبند کف باید ابتدا فضای مناسب را در داخل کف ایجاد نمود و باکس آرامبند را در فضای ایجاد شده قرار داد. سپس باید به تنظیم دقیق مکانیزم پرداخت و با نصب لولای کف و اتصال درب کار را پایان داد.

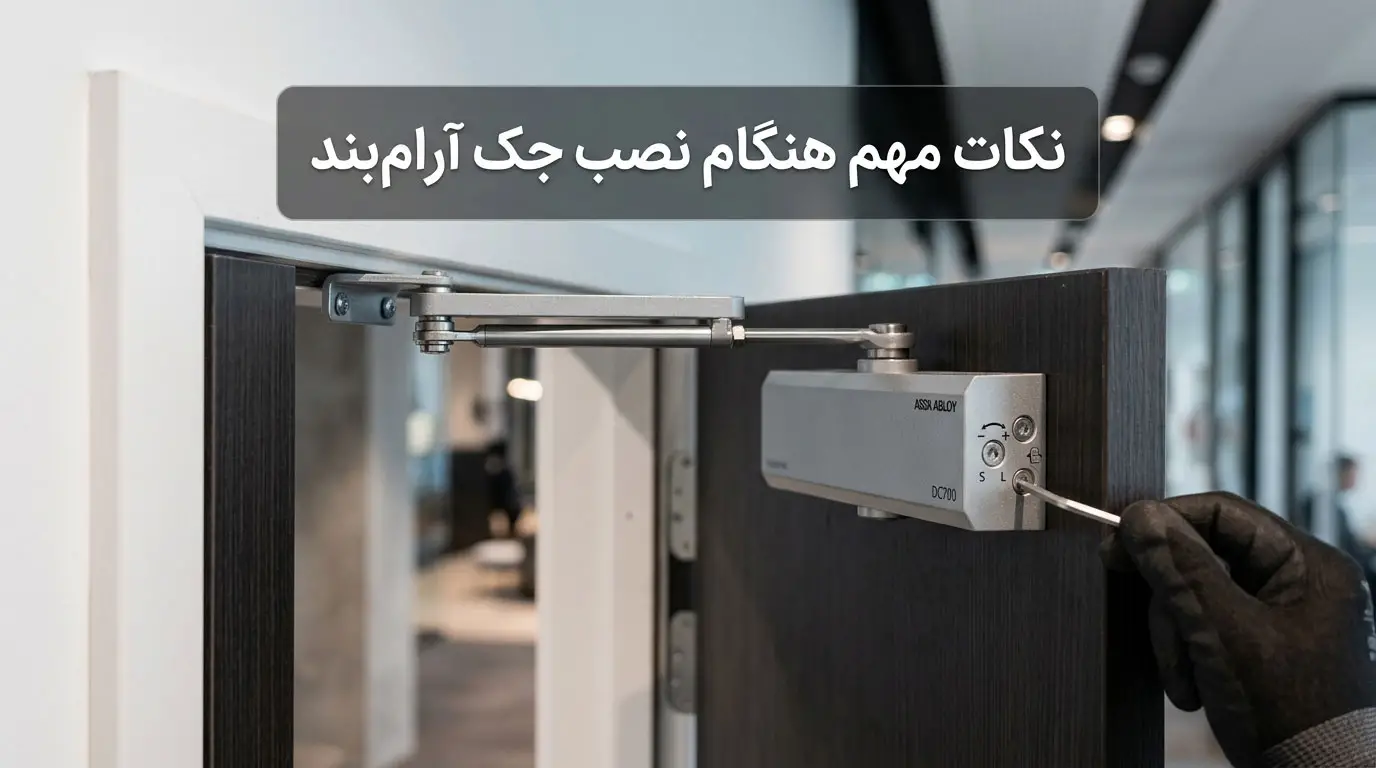

نکات مهم هنگام نصب جک آرامبند
برای نصب صحیح جک آرامبند باید حتماً نکات مهم زیر را در نظر گرفت:
- انتخاب جک متناسب با وزن و اندازه درب
- نصب در محل صحیح و نزدیک لولا
- استفاده از پیچهای مقاوم و باکیفیت
- رعایت زاویه استاندارد بازو
- تنظیم صحیح سرعت بسته شدن درب
- اطمینان از تراز بودن درب قبل از نصب
اشتباهات رایج در نصب جک آرامبند
انجام اشتباهات در نصب جک آرامبند باعث اختلال در عملکرد آن میشود. از جمله اشتباهاتی که باید از آنها پرهیز کرد موارد زیر هستند:
- انتخاب جک نامناسب برای وزن درب
- نصب در محل اشتباه یا با فاصله نامناسب
- سوراخکاری نادرست
- سفت نکردن صحیح پیچها
- تنظیم نادرست پیچهای سرعت
آیا جک آرامبند قابل تعمیر یا سرویس است؟
در بسیاری موارد میتوان به سرویس و تنظیم مجدد جک آرامبند پرداخت. به طور مثال اگر جک با سرعت بسته میشود و یا به شکل کامل بسته نمیشود میتوان با تنظیم پیچهای سرعت این مشکل را برطرف نمود. همچنین برخی مواقع محکم کردن پیچهای شل شده کمک میکنند تا عملکرد جک به شکل اول بازگردد. با این وجود اگر جک دچار نشتی روغن یا آسیب جدی شود تعمیر آن مقرونبهصرفه نیست و باید جک را تعویض کرد.
جمعبندی
آشنایی با نحوه نصب جک آرامبند پیش از انجام این کار بسیار اهمیت دارد. این کار اگرچه ساده است؛ اما باید مراحل نصب آن با دقت انجام شود. انتخاب جک مناسب، تعیین محل دقیق نصب، سوراخکاری صحیح و تنظیم زاویه بازو از مهمترین مراحل این کار هستند. پس از نصب نیز تنظیم سرعت بسته شدن درب اهمیت دارد تا عملکرد جک آرامبند به بهترین شکل انجام شود. یک نصب حرفهای کمک میکند تا بتوان از مزایای جک آرامبند همچون افزایش عمر درب، کاهش صدا و بهبود ایمنی به شکل کامل استفاده کرد.
سوالات متداول درباره نحوه نصب جک آرام بند
در بسیاری از موارد افراد با ابزار ساده هم میتوانند آن را نصب کنند.
بله، اما باید نوع و سایز مناسب انتخاب شود.
معمولاً در قسمت بالای درب و نزدیک لولاها.
